鋁蜂窩板的粘接劑復(fù)合的影響

進(jìn)入21世紀(jì)以來(lái)，中國(guó)的經(jīng)濟(jì)和科技取得了巨大的突破，化工材料的發(fā)展非常突出，特別是鋁蜂窩板，它不僅是工業(yè)中應(yīng)用最廣泛的有色金屬結(jié)構(gòu)材料之一，而且廣泛應(yīng)用于機(jī)械制造、航運(yùn)、化工等其他行業(yè)和領(lǐng)域，那么膠粘劑對(duì)鋁蜂窩板的影響又是什么呢？

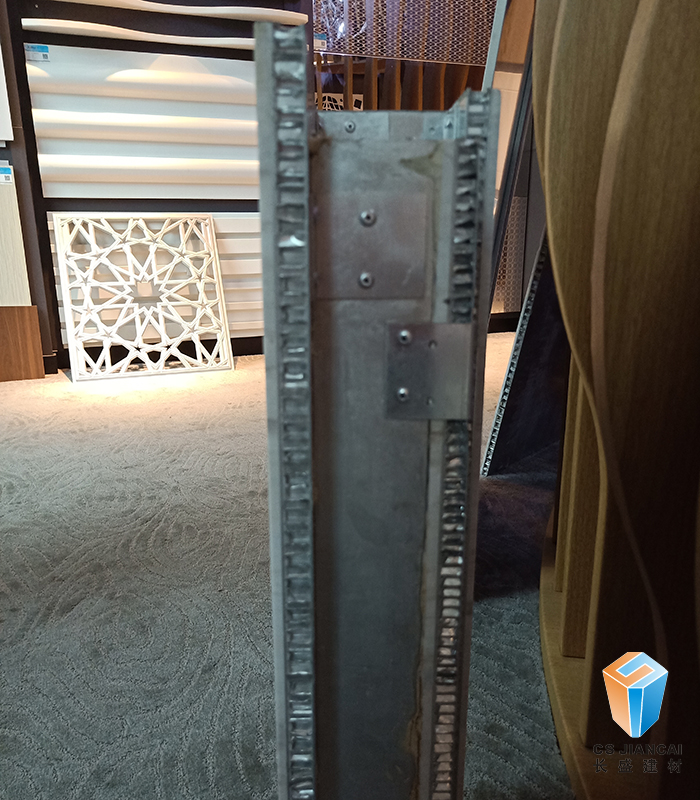

1.聚氨酯環(huán)氧樹(shù)脂室溫固化鋁蜂窩板粘接強(qiáng)度低，對(duì)于側(cè)長(zhǎng)4mm、面板厚度1mm、總厚度10 mm的蜂窩板，剝離強(qiáng)度約180°4N/mm，鋁蜂窩板粘接性能差，使用一年后粘接性能大幅度下降，該工藝生產(chǎn)的鋁蜂窩板不適合戶(hù)外使用，可用于室內(nèi)裝飾隔墻。

2.環(huán)氧膜法生產(chǎn)的鋁蜂窩板粘接強(qiáng)度低，蜂窩芯長(zhǎng)度為4mm、面板厚度為1mm、總厚度為10 mm的鋁蜂窩板的180°剝離強(qiáng)度約為180°，而鋁蜂窩板的粘接性能較好，使用一年后，蜂窩板剝離強(qiáng)度下降不大，缺點(diǎn)是蜂窩板的粘合層脆性大，經(jīng)過(guò)長(zhǎng)期振動(dòng)后，鋁蜂窩板將分層。

3.熱塑性薄膜連續(xù)復(fù)合法生產(chǎn)的鋁蜂窩板粘接強(qiáng)度比前兩種工藝生產(chǎn)的鋁蜂窩板高3≤5倍，對(duì)于六角蜂窩芯長(zhǎng)度為4mm、板厚為1mm、總厚度為10 mm的鋁蜂窩板，測(cè)得的180°剝離強(qiáng)度約為18N/mm，粘著性好，耐候性好，使用一年后剝離強(qiáng)度下降不大。

由于連續(xù)生產(chǎn)，鋁蜂窩板效率高，能滿(mǎn)足短期批量供應(yīng)要求。該工藝的缺點(diǎn)是平面連續(xù)熱復(fù)合機(jī)設(shè)備價(jià)格高，投資大。熱塑性膠膜是一種特殊的熱熔膠膜，其本身應(yīng)具有較高的粘結(jié)強(qiáng)度和拉伸強(qiáng)度，可以保證鋁蜂窩板的牢固粘接。如果采用普通熱熔膠膜，粘接強(qiáng)度很低，剝離強(qiáng)度僅為3N/mm。
